一般图最大权匹配

本页从一般图最大权完美匹配到一般图最大权匹配(最大权匹配可以通过增加零边变成最大权完美匹配)。

预备知识

花(blossom)

一般图匹配和二分图匹配不同的是,图可能存在奇环。可以将偶环视为二分图。

带花树算法(Blossom Algorithm)的处理方式时是遇到奇环就把它缩成一个 花(Blossom),并把花中所有的点设为偶点。既然花上的点都可以成为偶点,那么可以把整个花直接缩成一个偶点。注意,一个花可以包含其它花。

这也可以变成线性规划和对偶问题,但是要对花进行一些处理。

顶标(vertex labeling)和等边(Equality Edge)

定义 是点 的顶标(vertex labeling),与 算法中定义的顶标含义相同。定义边 为 "等边" 当且仅当点 和点 的标号和等于边 的权值(),此时边的标号

一般图最大权完美匹配的线性规划

定义

因为一朵花最少有三个点,缩花后成为一个点。设 为大小为 奇数的集合的集合(包含所有花), 表示 集合中的边。

对偶问题

原问题

然后通过原始对偶(Primal-Dual)将问题转换为对偶问题。

对偶问题

的边是匹配边, 的边是非匹配边。和二分图一样,我们必须满足 。因此必须在最大权完美匹配的时候,让所有匹配边都是 等边 的。

和二分图不同的是,一般图多了 要处理。下面考虑 什么时候大于

可以看出,尽量使 是最好的做法,但在不得已时还是要让 。在 时,让 即可。因为除了在这种情况下, 是无意义的。

根据互补松弛条件,有以下的对应关系:

  • 对于选中的边 ,必有

  • 对于选中的集合B,即所有 的集合 ,都被选了集合大小一半的边,也即集合 是一朵花,选中花中的一条边进行增广。同时,我们加入一个条件:,即只有花 向外连了一条边的时候, 才是有意义的。

以「等边」的概念,结合之前的带花树算法:用「等边」构成的增广路不断进行扩充,由于用来扩充的边全是「等边」,最后得到的最大权完美匹配仍然全是「等边」。

处理花的问题

当遇到花的时候,要将它缩成一个偶点。将花中所有点都设为偶点,并让它的

由于缩花后会把花保存起来,直到满足某些条件才会拆开,所以不能用之前的方法记录花。

如果没有特殊说明,之前提到的点,都包含缩花形成的偶点。

由于花也有可能缩成点被加入队列中,并且花的数量是不固定的,因此不能像之前一样枚举每个点来检查是否有增广路。因此,在进行广度优先搜索(BFS)时,必须将所有未匹配的点都放入队列中。

这样会同时产生很多棵交错树。

算法的四个步骤

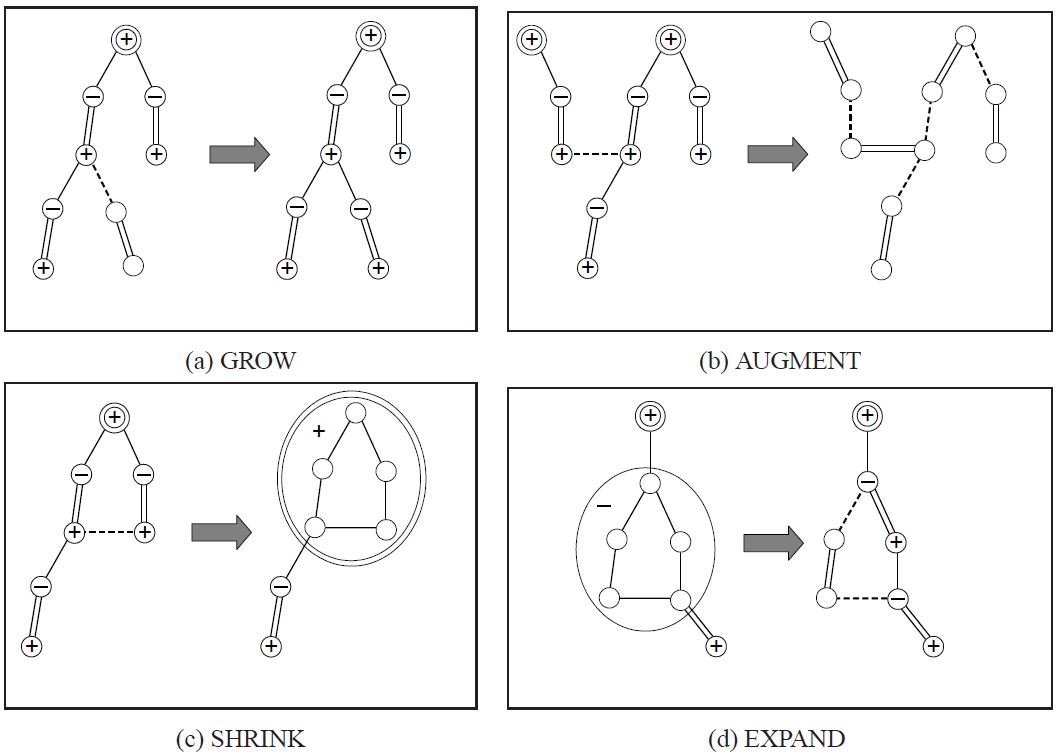

这个算法可以分成四个步骤。

  1. GROW(等边):用 "等边" 构成交错树。
  2. AUGMENT(增广):找出增广路并扩充匹配。
  3. SHRINK(缩花):把花缩成一个点。
  4. EXPAND(展开):把花拆开。

general-weight-match-1

在 AUGMENT 阶段时,因为所有未匹配点都会在不同的交错树上,所以当增广时两棵交错树的偶点连在一起,就表示找到了一条增广路。

找不到等边扩充

和二分图一样,也会有找不到「等边」扩充的问题。这时就需要调整 vertex labeling。

调整 VERTEX LABELING

vertex labeling 仍要维持大于等于的性质,而且既有的「等边」不能被改变,还要让 尽量的小。

定义符号 奇偶点

来表示 在交错树上为奇点。
来表示 在交错树上为偶点。
来表示 不在任何一棵交错树上。
之后所有提到的 预设都是花,并同时代表缩花之后的点。
花也可以有奇花偶花之分,因此也适用 等符号。

设目前有 r 棵交错树 ,令

注意这里B是缩花之后的点,所以可以有奇偶性。

,让

如果出现 ,为了防止 的情况,所以要把这朵花拆了 (EXPAND)。 拆花后只留下花里的交替路径,并把花里不在交替路径上的点设为未走访 ()。

如此便制造了一条(以上)的等边,既有等边保持不动,并维持了 的性质,且最低限度增加了 ,可以继续找增广路了。

一般图最大权匹配

以上求的是最大权完美匹配,求最大权匹配需要在 vertex labeling 额外增加一个限制:对于所有匹配点

开始时先设所有的

vertex labeling 为 的点最后将成为未匹配点。

参考代码

这里为了方便实现,使用边权乘 来计算 的值,这样就不会出现浮点数误差了。

存储
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
#define INF INT_MAX
#define MAXN 400

struct edge {
  int u, v, w;

  // 表示(u,v)为一条边其权重为w
  edge() {}

  edge(int u, int v, int w) : u(u), v(v), w(w) {}
};

int n, n_x;
// 有n个点,编号为 1 ~ n
// n_x表示当前点加上花的数量,编号从n+1到n_x为花的节点
edge g[MAXN * 2 + 1][MAXN * 2 + 1];
// 图用邻接矩阵存储,因为最多有n-1朵花,所以大小为MAXN*
vector<int> flower[MAXN * 2 + 1];
// flower[b]记录了花b中有哪些点
// 我们记录花中的点的方式是只记录花里面的最外层花

下面是嵌套花的例子。

general-weight-match-2

其中 。存储为:

1
2
flower[b2] = {b1, 4, 3, 2, 11, 10, 9}
flower[b1] = {6, 5, 8}

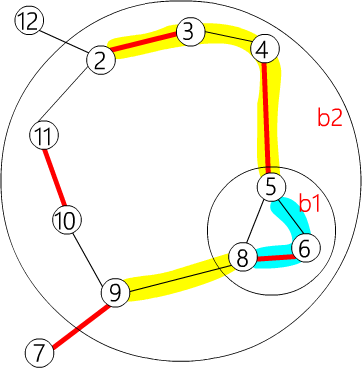

general-weight-match-3

1
2
flower[b2] = {9, b1, 4, 3, 2, 11, 10}
flower[b1] = {5, 8, 6}
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
int lab[MAXN * 2 + 1];
// lab[u]用来记录z_u, lab[b]用来记录z_B
int match[MAXN * 2 + 1], slack[MAXN * 2 + 1], st[MAXN * 2 + 1],
    pa[MAXN * 2 + 1];
// match[x]=y表示(x,y)是匹配,这里x、y可能是花
// slack[x]=u表示z(x,u)是所有和x相邻的边中最小的那条边
// 表示节点 x 所在的花是 b。如果 x=b 且 b<=n,则表示 x
// 是一个普通节点(不属于任何花) 表示在交错树中,节点 v 的父节点是 u
int flower_from[MAXN * 2 + 1][MAXN + 1], S[MAXN * 2 + 1], vis[MAXN * 2 + 1];
/*
flower_from[b][x]=xs表示最大的包含x的b的子花是xs
x是b里面的一个点,xs是b里面的一朵花或一个点,同时x=xs或x是xs的其中一个点
*/
// S[u]={-1:没走过 0:偶点 1:奇点}
// vis只用在找lca的时候检查是不是走过了
queue<int> q;
// BFS找增广路用的queue

general-weight-match-4

1
2
3
4
5
flower_from[b2][6] = b1
flower_from[b2][5] = b1
flower_from[b2][9] = 9
flower_from[b1][6] = 6
以此类推
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
inline int e_delta(const edge &e) {
  // 计算ze,为了方便起见先把所有边的权重乘二
  // 在花里面直接计算 e_delta 值会导致错误
  return lab[e.u] + lab[e.v] - g[e.u][e.v].w * 2;
}

inline void update_slack(int u, int x) {
  // 以u更新slack[x]的值
  if (!slack[x] || e_delta(g[u][x]) < e_delta(g[slack[x]][x])) {
    slack[x] = u;
  }
}

inline void set_slack(int x) {
  // 算出slack[x]的值,slack[x]=0表示x是交错树中的节点
  slack[x] = 0;
  for (int u = 1; u <= n; ++u) {
    if (g[u][x].w > 0 && st[u] != x && S[st[u]] == 0) {
      update_slack(u, x);
    }
  }
}
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
void q_push(int x) {
  // 把x丟到queue里面,我们设定queue不能直接push一朵花
  if (x <= n)
    q.push(x);
  else {
    // 若要push花必须将花里面原图的点都添加到queue中
    for (size_t i = 0; i < flower[x].size(); i++) {
      q_push(flower[x][i]);
    }
  }
}

inline void set_st(int x, int b) {
  // 将x所在的花设为b
  st[x] = b;
  if (x > n) {
    // 若x也是花的话,就必须要把x里面的点其所在的花也设为b
    for (size_t i = 0; i < flower[x].size(); ++i) {
      set_st(flower[x][i], b);
    }
  }
}
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
inline int get_pr(int b, int xr) {
  // xr是flower[b]中的一个点,返回值pr是它的位置
  // 为了方便程序运行,我们让 flower[b][0]~flower[b][pr]为花里的交替路
  int pr = find(flower[b].begin(), flower[b].end(), xr) - flower[b].begin();
  if (pr % 2 == 1) {
    // 检查他在花里的位置,如果 flower[b][0]~flower[b][pr] 不是交替路
    // 就把整朵花反转,重新计算 pr
    // 让 flower[b][0]~flower[b][pr] 为花里的交替路
    reverse(flower[b].begin() + 1, flower[b].end());
    return (int)flower[b].size() - pr;
  } else
    return pr;
}

general-weight-match-5

如果使用 get_pr(b2,11)flower[b2] 会变成 {9,10,11,2,3,4,b1},并返回 2。

如果使用 get_pr(b2,2)flower[b2] 会变成 {9,b1,4,3,2,11,10},并返回 4。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
inline void set_match(int u, int v) {
  // 设置u和v为匹配边,u和v有可能是花
  match[u] = g[u][v].v;
  if (u > n) {
    // 如果u是花的话
    edge e = g[u][v];
    int xr = flower_from[u][e.u];  // 找出e.u在flower[u]里的哪朵花上
    int pr = get_pr(u, xr);  // 找出xr的位置并让0~pr为花里的交替路径
    for (int i = 0; i < pr; ++i) {  // 把花里的交替路上的匹配边和非匹配边反转
      set_match(flower[u][i], flower[u][i ^ 1]);
    }
    set_match(xr, v);  // 设置(xr,v)为匹配边
    rotate(flower[u].begin(), flower[u].begin() + pr, flower[u].end());
    // 最后把pr设为花托,因为花的存法是flower[u][0]会是u的花托
    // 所以要把flower[u][pr] rotate 到最前面
  }
}

inline void augment(int u, int v) {
  // 把u和u的祖先全部增广,并设(u,v)为匹配边
  for (;;) {
    int xnv = st[match[u]];
    set_match(u, v);
    if (!xnv) return;
    set_match(xnv, st[pa[xnv]]);
    u = st[pa[xnv]];
    v = xnv;
  }
}

inline int get_lca(int u, int v) {
  // 找出u,v在交错树上的lca
  static int t = 0;
  for (++t; u || v; swap(u, v)) {
    if (u == 0) continue;
    if (vis[u] == t) return u;
    vis[u] = t;  // 这种方法可以不用清空vis数组
    u = st[match[u]];
    if (u) u = st[pa[u]];
  }
  return 0;
}
增加一朵奇花
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
inline void add_blossom(int u, int lca, int v) {
  // 将u,v,lca这朵花缩成一个点 b
  // 交错树上u,v的lca即为花托
  int b = n + 1;
  while (b <= n_x && st[b]) ++b;
  if (b > n_x) ++n_x;
  // 找出目前未使用的花的编号
  lab[b] = 0;             // 设置zB=0
  S[b] = 0;               // 整朵花为一个偶点
  match[b] = match[lca];  // 设置花的匹配边为花托的匹配边
  flower[b].clear();
  flower[b].push_back(lca);
  for (int x = u, y; x != lca; x = st[pa[y]]) {
    flower[b].push_back(x);
    y = st[match[x]];
    flower[b].push_back(y);
    q_push(y);
  }
  reverse(flower[b].begin() + 1, flower[b].end());
  for (int x = v, y; x != lca; x = st[pa[y]]) {
    flower[b].push_back(x);
    y = st[match[x]];
    flower[b].push_back(y);
    q_push(y);
  }
  // b中所有点以环形的方式加入flower[b],并设花托为首个元素
  set_st(b, b);  // 把整朵花里所有的元素其所在的花设为b
  for (int x = 1; x <= n_x; ++x) {
    g[b][x].w = 0;
    g[x][b].w = 0;
  }
  for (int x = 1; x <= n; ++x) {
    flower_from[b][x] = 0;
  }
  for (size_t i = 0; i < flower[b].size(); ++i) {
    int xs = flower[b][i];
    for (int x = 1; x <= n_x; ++x) {
      // 设置b和x相邻的边为b里面和x相邻的边e_delta最小的那条
      if (g[b][x].w == 0 || e_delta(g[xs][x]) < e_delta(g[b][x])) {
        g[b][x] = g[xs][x];
        g[x][b] = g[x][xs];
      }
    }
    for (int x = 1; x <= n; ++x) {
      if (flower_from[xs][x]) {
        // 如果b里面的点xs有包含x
        // 那flower_from[b][x]就会是xs
        flower_from[b][x] = xs;
      }
    }
  }
  set_slack(b);
  // 最后必须要设置b的slack值
}
拆花
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
inline void expand_blossom(int b) {
  // b是奇花且zB=0时,必须要把b拆开
  // 因为只拆开b而已,所以如果b里面有包含其他的花
  // 不需要把他们拆开
  for (size_t i = 0; i < flower[b].size(); ++i) {
    set_st(flower[b][i], flower[b][i]);
    // 先把flower[b]里每个元素所在的花设为自己
  }
  int xr = flower_from[b][g[b][pa[b]].u];
  // xr表示交错路上b的父母节点在flower[b]里的哪朵花上
  int pr = get_pr(b, xr);  // 找出xr的位置并让0~pr为花里的交替路径
  for (int i = 0; i < pr; i += 2) {
    // 把交替路径拆开到交错树中
    // 并把交替路中的偶点丢到queue里
    int xs = flower[b][i];
    int xns = flower[b][i + 1];
    pa[xs] = g[xns][xs].u;
    S[xs] = 1;
    S[xns] = 0;
    slack[xs] = 0;
    set_slack(xns);
    q_push(xns);
  }
  S[xr] = 1;  // 这时xr会是奇点或奇花
  pa[xr] = pa[b];
  for (size_t i = pr + 1; i < flower[b].size(); ++i) {
    // 把花中所有不再交替路径上的点设为未走访
    int xs = flower[b][i];
    S[xs] = -1;
    set_slack(xs);
  }
  st[b] = 0;
}
尝试增广一条等边
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
inline bool on_found_edge(const edge &e) {
  // BFS时找到一条等边e
  // 要对它进行以下的处理
  // 这里u一定是偶点
  int u = st[e.u], v = st[e.v];
  if (S[v] == -1) {
    // v是未走访节点
    pa[v] = e.u;
    S[v] = 1;
    int nu = st[match[v]];
    slack[v] = 0;
    slack[nu] = 0;
    S[nu] = 0;
    q_push(nu);
  } else if (S[v] == 0) {
    // v是偶点
    int lca = get_lca(u, v);
    if (!lca) {  // lca=0表示u,v在不同的交错树上,有增广路
      augment(u, v);
      augment(v, u);
      return true;  // 找到增广路
    } else
      add_blossom(u, lca, v);
    // 否则u,v在同棵树上就会是一朵花,要缩花
  }
  return false;
}
增广
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
inline bool matching() {
  memset(S + 1, -1, sizeof(int) * n_x);
  memset(slack + 1, 0, sizeof(int) * n_x);
  q = queue<int>();  // 把queue清空
  for (int x = 1; x <= n_x; ++x) {
    if (st[x] == x && !match[x]) {
      // 把所有非匹配点加入queue里面,并设为偶点
      pa[x] = 0;
      S[x] = 0;
      q_push(x);
    }
  }
  if (q.empty()) return false;  // 所有点都有匹配了
  for (;;) {
    while (q.size()) {
      // BFS
      int u = q.front();
      q.pop();
      if (S[st[u]] == 1) continue;
      for (int v = 1; v <= n; ++v) {
        if (g[u][v].w > 0 && st[u] != st[v]) {
          if (e_delta(g[u][v]) == 0) {
            if (on_found_edge(g[u][v])) return true;
          } else
            update_slack(u, st[v]);
        }
      }
    }
    // 修改lab值
    int d = INF;
    for (int u = 1; u <= n; ++u) {
      // 这是为了防止出现lab<0的情况发生
      // 只要有任何一个lab[u]=0就结束程序
      if (S[st[u]] == 0) d = min(d, lab[u]);
    }
    for (int b = n + 1; b <= n_x; ++b) {
      if (st[b] == b && S[b] == 1) d = min(d, lab[b] / 2);
    }
    for (int x = 1; x <= n_x; ++x)
      if (st[x] == x && slack[x]) {
        if (S[x] == -1)
          d = min(d, e_delta(g[slack[x]][x]));
        else if (S[x] == 0)
          d = min(d, e_delta(g[slack[x]][x]) / 2);
      }
    for (int u = 1; u <= n; ++u) {
      if (S[st[u]] == 0) {
        if (lab[u] == d) return 0;
        // 如果lab[u]=0就直接结束程序
        lab[u] -= d;
      } else if (S[st[u]] == 1)
        lab[u] += d;
    }
    for (int b = n + 1; b <= n_x; ++b) {
      if (st[b] == b) {
        if (S[st[b]] == 0)
          lab[b] += d * 2;
        else if (S[st[b]] == 1)
          lab[b] -= d * 2;
      }
    }
    q = queue<int>();  // 把queue清空
    for (int x = 1; x <= n_x; ++x) {
      // 检查看看有没有增广路径产生
      if (st[x] == x && slack[x] && st[slack[x]] != x &&
          e_delta(g[slack[x]][x]) == 0)
        if (on_found_edge(g[slack[x]][x])) return true;
    }
    for (int b = n + 1; b <= n_x; ++b) {
      // EXPAND的操作,把所有lab[b]=0的奇花拆开
      if (st[b] == b && S[b] == 1 && lab[b] == 0) expand_blossom(b);
    }
  }
  return false;
}
主函数
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
inline pair<long long, int> weight_blossom() {
  // 主函数,一开始先初始化
  memset(match + 1, 0, sizeof(int) * n);
  n_x = n;  // 一开始没有花
  int n_matches = 0;
  long long tot_weight = 0;
  for (int u = 0; u <= n; ++u) {
    // 先把自己所在的花设为自己
    st[u] = u;
    flower[u].clear();
  }
  int w_max = 0;
  for (int u = 1; u <= n; ++u)
    for (int v = 1; v <= n; ++v) {
      // u是一个点时,里面所包含的点只有自己
      flower_from[u][v] = (u == v ? u : 0);
      w_max = max(w_max, g[u][v].w);
      // 找出最大的边权
    }
  for (int u = 1; u <= n; ++u) lab[u] = w_max;
  // 让所有的lab=最大的边权
  // 因为这里实现是用边权乘二来计算ze的值所以不用除以二
  while (matching()) ++n_matches;
  for (int u = 1; u <= n; ++u)
    if (match[u] && match[u] < u) tot_weight += g[u][match[u]].w;
  return make_pair(tot_weight, n_matches);
}
初始化

很重要 使用前一定要初始化

1
2
3
4
5
6
inline void init_weight_graph() {
  // 在把边输入到图里面前必须要初始化
  // 因为是最大权匹配所以把不存在的边设为0
  for (int u = 1; u <= n; ++u)
    for (int v = 1; v <= n; ++v) g[u][v] = edge(u, v, 0);
}

复杂度分析

每朵花在一次 BFS 中只会被缩花或拆花一次。每次缩花或拆花的时间复杂度为 。最多总共有 朵花,所以花的处理花费 的时间。而 BFS 花费 的时间复杂度。因此,找增广路花费 的时间复杂度。

最多做 次 BFS。所以,总时间复杂度为

习题

参考资料

  1. Kolmogorov, Vladimir (2009), "Blossom V: A new implementation of a minimum cost perfect matching algorithm"
  2. 从匈牙利算法到带权带花树——详解对偶问题在图匹配上的应用
